串口助手软件(xcom)和屏幕联调

连接的接线图如下

使用官方的USB转ttl连接串口屏如下所示

1.串口屏通过电平转换模块和电脑正确连接，是否连接成功可以先用我们上位联机试一下，这样确保硬件连线没问题。

联机成功后底部会显示联机信息，请记住红圈框起来的串口号和波特率，然后关闭模拟器界面

2.串口助手如下配置，根据实际情况设置端口号和波特率

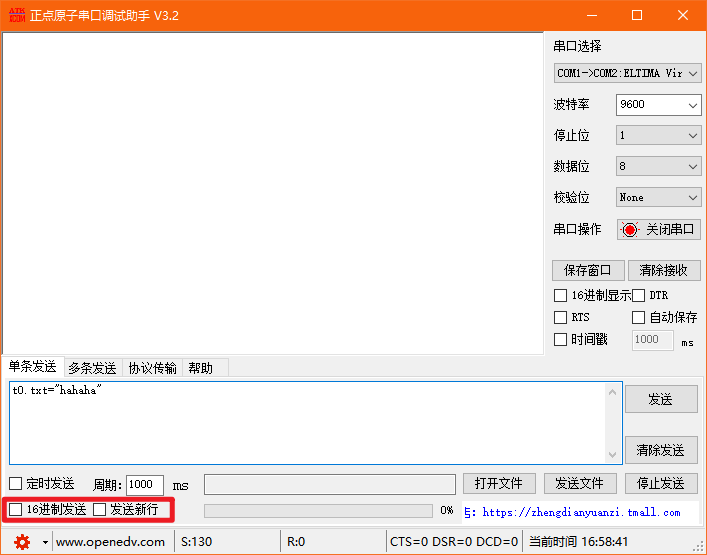

指令的发送格式如下，不要勾选“16进制发送”，不要勾选“发送新行”

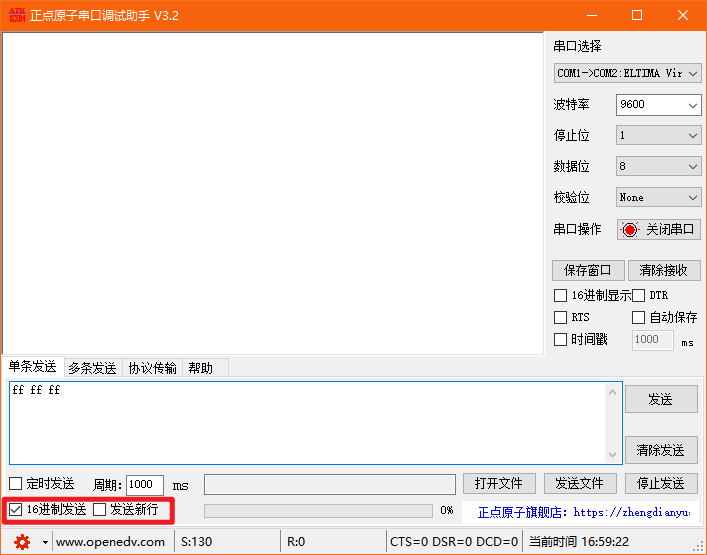

结束符的发送格式如下，勾选“16进制发送”，不要勾选“发送新行”

注意

因为xcom工具目前为止无法一次性发送完整的指令加结束符,因此不推荐使用xcom进行调试
