串口助手软件(llcom)和屏幕联调

连接的接线图如下

使用官方的USB转ttl连接串口屏如下所示

1.串口屏通过电平转换模块和电脑正确连接，是否连接成功可以先用我们上位联机试一下，这样确保硬件连线没问题。

联机成功后底部会显示联机信息，请记住红圈框起来的串口号和波特率，然后关闭模拟器界面

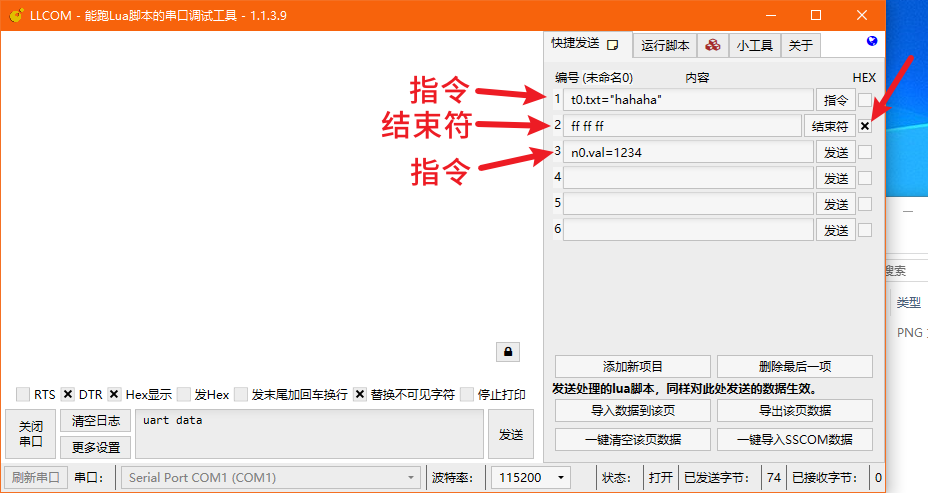

2.串口助手如下配置，根据实际情况设置端口号和波特率

快捷发送配置如下，配置结束符时需要勾选“HEX”，每发送一条指令后需要发送一次结束符
